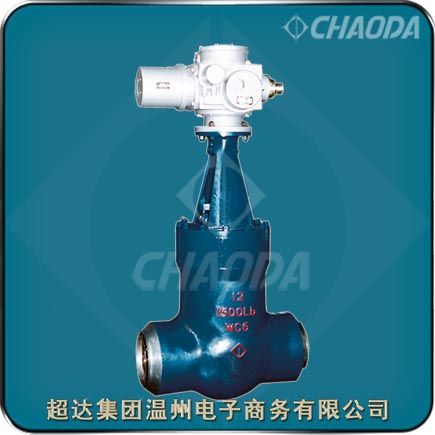

超达集团电站阀门

高温高压电站阀门

    "电站阀"也称电站阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门特点是高温高压,从压力方面比,电站阀门的压力比通用阀门的压力低,单纯从温度方面比,也比通用阀门低。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

型号:Z61Y、J61Y、H44Y等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:火力电站管路
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高压电站阀门产品概述

    高压电站阀门适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的电站阀门可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。高压电站阀门的驱动方式为手动、蜗轮传动、气动或电动。电站阀门一般采用法兰连接,也可采用对焊连接。电站阀基本分类:电站闸阀,电站截止阀,电站止回阀,高温高压电站阀门,仪表阀,疏水阀,电站蝶阀等。

    高温高压截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。

    电站闸阀工作原理:在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。直至到全开位置,阀杆提升到极限位置,密封件旋转到全开位置。

    电站止回阀按结构划分,可分为升降式止回阀,旋启式止回阀。电站升降式止回阀可分为立式和卧式两种。

    电站阀门结构优势:电站阀门采用压力自紧式密封,阀体支管两端为焊接连接。电站阀门阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成,耐高温,耐磨、抗擦伤性能好。电站阀门阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

高温电站阀门结构设计特点

    超达研制生产的电站阀门具有采用压力自紧式密封,阀体支管两端为焊接连接;阀座、阀瓣密封面采用钴基硬质合金等离子喷焊;阀杆经抗腐蚀性氮化处理等结构特点。

电站截止阀:

1、电站截止阀中腔采用压力自紧密封,外型尺寸小,密封性能好。

2、阀杆带防转机构,受力好,结构合理。

3、阀杆具有上密封结构。

4、密封面堆焊司太立立硬质合金,耐磨,耐高温,寿命长。

电站闸阀特点:

1、壳体精密铸造工艺,外观光洁,组织均匀,满足高中低压要求。
2、背密封设计,有效保护密封填料,杜绝跑冒滴漏。
3、双闸板设计,密封面自动 100% 吻合,特别方便在线检修。
4、双向承压密封设计,满足各类特殊工况的苛刻要求。
5、阀杆表面经精密磨削,抗擦伤,有效地减轻启闭力矩,操作更轻松。
6、高压水强度,高压气体强度,无损检测等多道检测。
7、严格手工配研,确保双侧密封面吻合度 90% 以上。
8、特殊材料配对,确保电站闸阀密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命。
9、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

对焊式高温电站阀门标准

 设计制造标准:NB/T 47044-2014
 结构长度标准:NB/T 47044-2014
 连接法兰标准:NB/T 47044-2014
 试验检验标准:NB/T 47044-2014

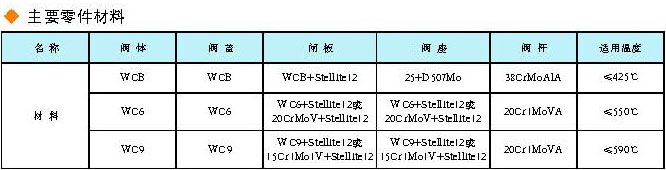

电站阀门零部件材料

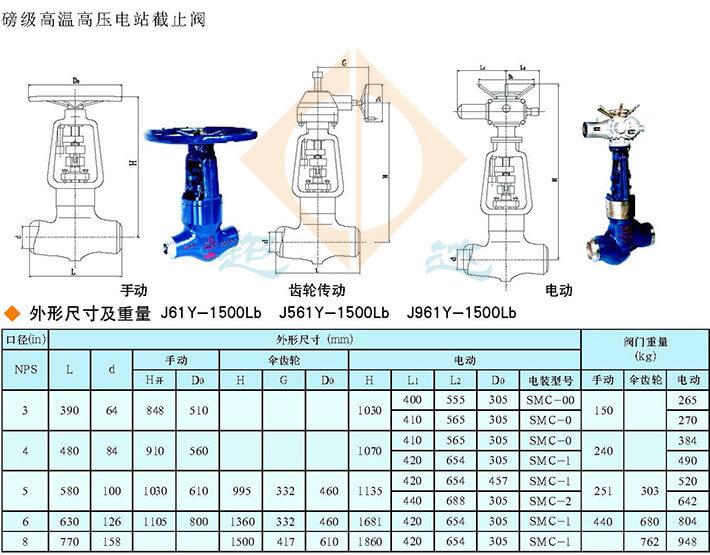

高温电站阀门结构尺寸

专业生产电站阀门。提供电站阀门产品介绍、电站阀门特点、电站阀门零件部件材料、电站阀门尺寸等相关信息



本页关键词:电站阀门,电站阀

本文地址http://www.chaodagroup.cn/PowerStation/PowerStation.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:电站阀门交货期、特殊要求等事宜。

3.客户对电站阀门有特殊要求,须在订货合同中注明以下说明:

1.电站阀门结构长度
2.电站阀门连接形式
3.电站阀门公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
