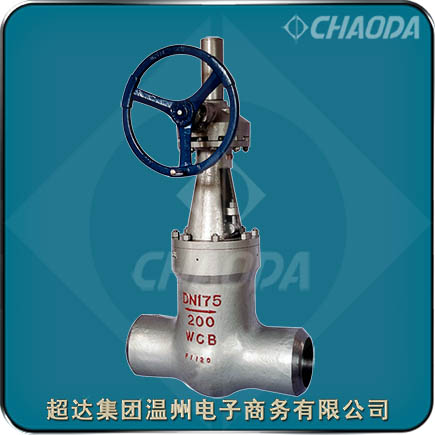

高温高压焊接式电站阀

    电站阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。石化行业主要应用AFI标准的闸阀、截止阀和止回阀，电力部门主要采用电站用高温高压闸阀、电站截止阀、电站止回阀和安全阀及一部分给排水阀的低压蝶阀、闸阀；化工行业主要采用不锈钢闸阀、截止阀、止回阀；治金行业主要采用大口径闸阀，楼寓建设主要中线蝶阀，城市供热主要采用金属密封蝶阀；输油管线主要采用平板闸阀和球阀；制药行业主要采用不锈钢球阀；食品行业主要采用不锈钢球阀等。

型号：J61Y、Z61Y、Z61Y等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：火力电站管路
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高温电站阀产品概述

    高温电站阀用于截断或接通管路中的介质。超达集团的电站阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。电站阀的驱动方式为手动、蜗轮传动、气动或电动。电站阀一般采用法兰连接，也可采用对焊连接。

    电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。电站闸阀使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。

高压电站阀结构设计特点

电站闸阀特点：
1.结构简单、体积小、重量轻。
2.流体阻力小，其阻力系数与同长度的管段相等。
3.操作方便，开闭迅速，从全开到全关只要旋转90度，便于远距离的控制。
4.维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
5.适用范围广，通径从小到几毫米，大到几米。
6.紧密可靠，电站闸阀使用硬质合金材料，密封性能好。
7.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

电站截止阀结构特点：

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。

2.电站截止阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。

6.阀门具有上密封结构，保证电站截止阀开启运行时阀杆处不会外漏。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

高压手动电站阀标准规范

 设计制造标准：NB/T 47044-2014
 结构长度标准：NB/T 47044-2014
 连接法兰标准：NB/T 47044-2014
 试验检验标准：NB/T 47044-2014

电站阀零部件材料

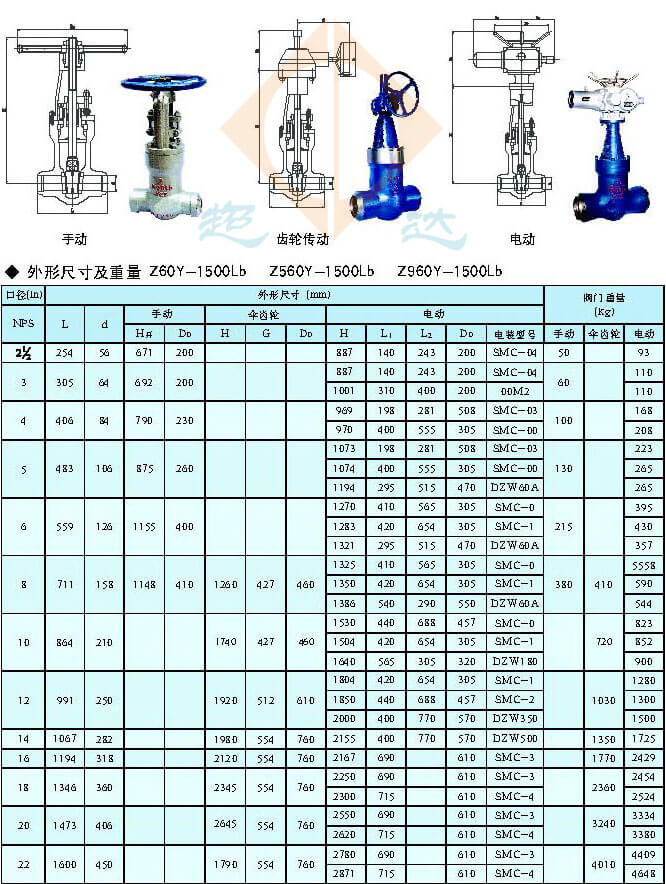

电站阀结构尺寸及阀门重量
