超达集团负压安全阀

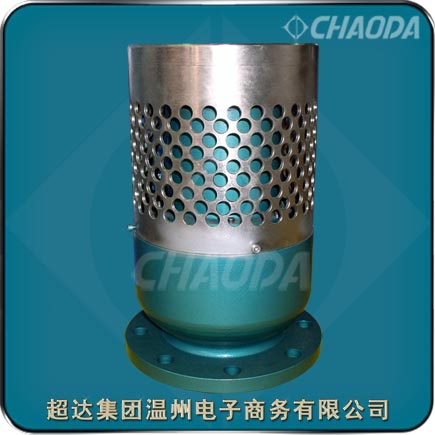

真空负压安全阀

    负压安全阀是超达集团针对用户要求专门研制开发的一种独特的、全新的阀门产品。该产品经浙江省科学技术成果鉴定,技术上有创新,并获得了国家专利和政府科技进步奖。负压安全阀适用于会产生负压的容器设备上,以防止容器设备因真空负压而瘪陷,保护设备的安全。当容器及设备内负压超过允许值时,负压安全阀将自动开启,吸入空气,当容器设备内的压力恢复到规定压力时,负压安全阀自动关闭。

    负压安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式负压安全阀主要依靠弹簧的作用力而工作,弹簧式负压安全阀中又有封闭和不封闭的,一般易燃、易爆或有毒的介质应选用封闭式,蒸汽或惰性气体等可以选用不封闭式,在弹簧式负压安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度,有时也可以用作手动紧急泄压用。

型号:FA72H、FA72W
口径:DN15~DN200
压力:PN10~PN150
材质:碳钢、不锈钢、合金钢、双相钢
驱动:自动
应用:核电站,电站,风机,石化,天然气等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

真空负压安全阀产品概述

    安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器较为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。超达集团研制的负压安全阀应用于秦山核电站、长鼓、天鼓、宝钢、西安志高、天津聚能、石家庄焦化厂、山西焦化股份、山东铝业公司、广东中成化工、沈阳东方钛业、乌兰浩特中蒙制药、镇江新源电力、唐山佳华煤化工、武汉中汽、常州振亚环保、武汉运盛、杭州发电设备厂等工程项目上,质量稳定可靠,深受用户好评。

    YFA72W真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启、吸入;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

    负压安全阀用途

1.用于负压系统。当负压容器系统内负压超过允许值时,该阀自动开启,吸入空气:当负压降低到规定值时,阀门自动关闭,从而保证设备容器及系统的安全运行。

2.用于正常非负压系统:各种腐蚀性介质容器如吸收塔、蒸馏塔、贮槽、罐等,当通入蒸汽清洗后,如放散阀未打开,蒸汽冷凝,产生负压,安装此阀即确保设备安全。

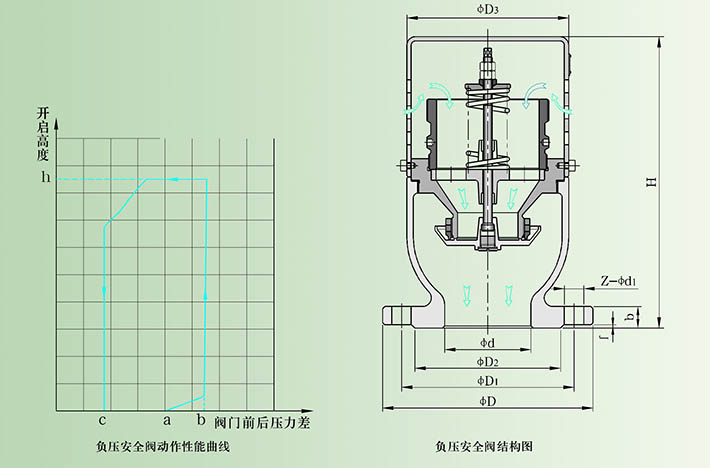

真空安全阀结构设计特点

    超达研制生产的负压安全阀具有启闭迅速、排量大、采用带反冲盘的弹簧加载全启式结构设计、结构设计合理、开启压力可调接、运动件可通过导向定位套控制、防尘防雨等特点。

1.负压安全阀采用带反冲盘的弹簧加载全启式结构设计,当超过压力达到10%的开启压时,阀瓣能充分利用介质的反冲力迅速的达到额力定的开启高度,其排量是相同口径呼吸阀的4~5倍。

2.结构设计合理,弹簧与介质隔绝,避免了弹簧因介质腐蚀而失效,确保负压安全阀具有可靠的性能。

3.可以根据用户的需要,通过配置不同刚度的弹簧以及调整弹簧的预紧力,设定负压安全阀的开启压力。

4.采用导向定位套控制运动件的动作,密封性能优良。

5.防尘防雨,安装方便。

6.结构紧凑,外型美观。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

负压安全阀标准

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

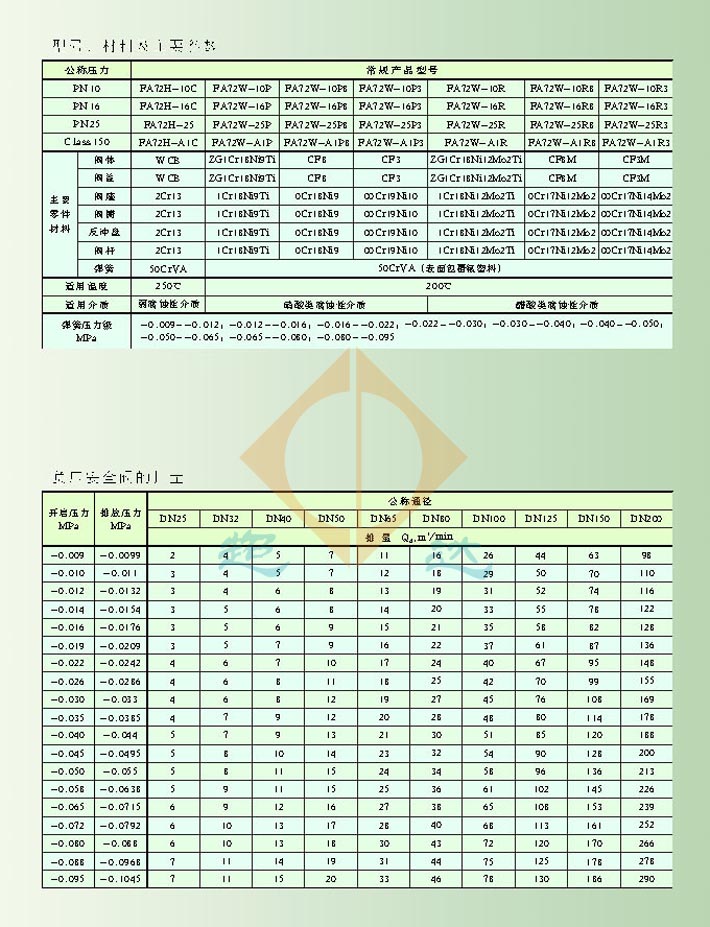

负压安全阀零部件材料

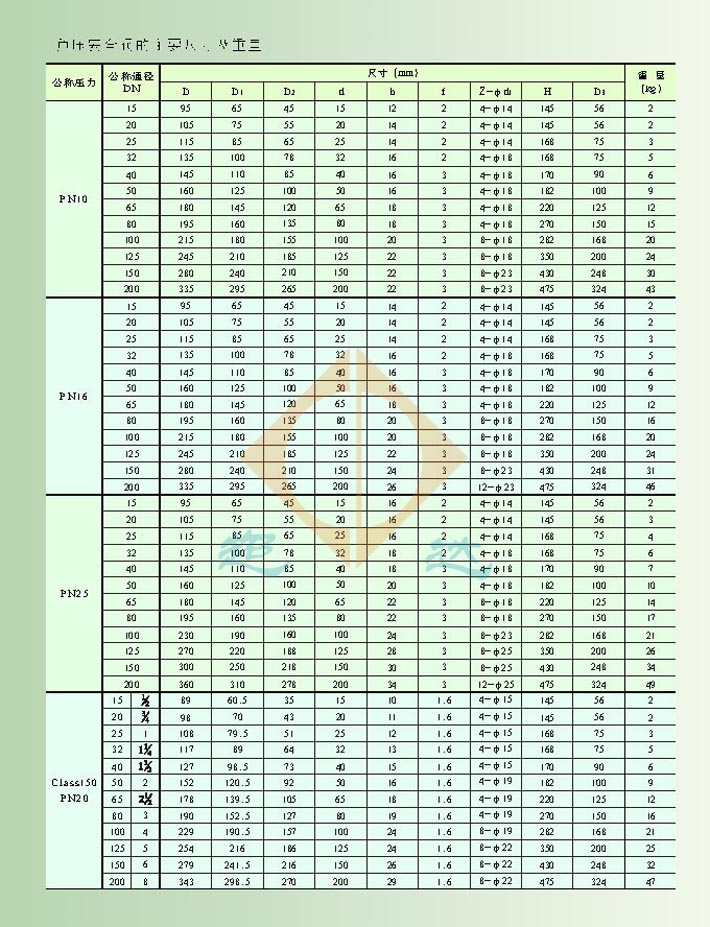

负压安全阀结构尺寸

专业生产负压安全阀。提供负压安全阀产品介绍、负压安全阀特点、负压安全阀零件部件材料、负压安全阀尺寸等相关信息



本页关键词:负压安全阀,安全阀

本文地址http://www.chaodagroup.cn/Negative/Negative-Safety.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:负压安全阀交货期、特殊要求等事宜。

3.客户对负压安全阀有特殊要求,须在订货合同中注明以下说明:

1.负压安全阀结构长度
2.负压安全阀连接形式
3.负压安全阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
