超达集团风机安全阀

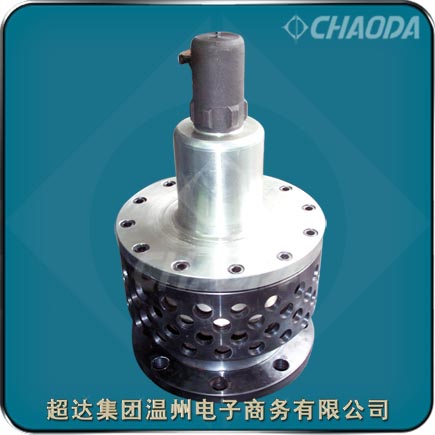

罗茨风机安全阀

    风机安全阀是我公司针对传统安全阀存在的问题,并结合风机的特定工况和参数而研制开发的一种新型的阀门产品,它用于保护风机及设备的安全,当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时,安全阀能够自动开启并排放介质,以防止压力继续升高,当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时, 安全阀自动关闭。该产品填补行业空白。

    因为要求风机安全阀在低压下工作,所以阀座与阀体的接触面是经过精密加工的,如果有异物附着在阀座周围,阀体动作时,异物就会被吸附到接触面上,由此形成阀体泄露的原因。另外,请注意安全阀在搬运过程中是否受到冲击,这也是造成阀体泄露的原因。

型号:AF4QH、AF4QW
口径:DN40~DN200
压力:
材质:碳钢、不锈钢、合金钢、双相钢
驱动:自动
应用:风机、鼓风机系列
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

鼓风机安全阀产品概述

    超达集团的风机安全阀适用于低压空气介质。风机安全阀的驱动为自动。风机安全阀一般采用法兰连接。AF4QH风机专用安全阀用于风机系统,作为超压保护装置,是结合风机的特定工况和参数而研制开发的一种新型的阀门,它用于保护风机及设备的安全,当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时,安全阀能够自动开启并排放介质,以防止压力继续升高,当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时,安全阀自动关闭。

    为了使风机安全阀能有效地保护风机设备的安全,风机安全阀在排放压力下的排量应该略大于风机的排量。根据安全阀的排量表确定安全阀的公称通径。对于排量表未列出的开启压力及排放压力数值,可通过插值法计算相应的排量。可以采用多台安全阀并联使用来扩大安全阀的排量。可以采用多台安全阀并联使用来扩大安全阀的排量。

    风机安全阀公称通径的确定为了使安全阀具有良好的动作性能,对于相同口径不同开启压力的安全阀需要配置不同刚度的弹簧。

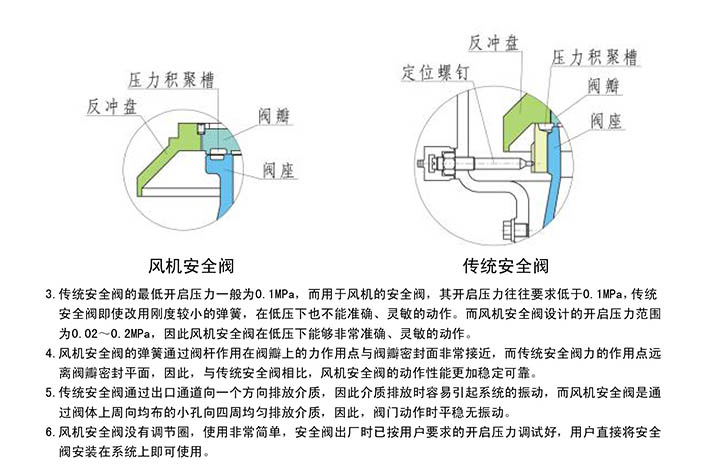

弹簧全启式安全阀结构设计特点

    风机安全阀特点介绍:

    1.风机安全阀主要用于低压空气介质,采用阀体四周均布的小孔直截排放介质,同时将弹簧腔体直接设置在阀瓣背部。阀门的结构更为紧凑,介质的排放更加通畅。

    2.风机安全阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计,结构更加简单,使用更加方便,阀门性能更加稳定。

    3.风机安全阀,其开启压力往往要求低于0.1MPa,风机安全阀设计的开启压力范围为0.02~0.2MPa,风机安全阀在低压下能够非常准确、灵敏的动作。

    4.风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近,与传统安全阀相比,风机安全阀的动作性能更加稳定可靠。

    5.风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质,阀门动作时平稳无振动。

    6.风机安全阀没有调节圈,使用非常简单,安全阀出厂时已按用户要求的开启压力调试好,用户直接将安全阀安装在系统上即可使用。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

风机安全阀标准规范

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

风机安全阀零部件材料

风机安全阀结构外形尺寸

专业生产风机安全阀。提供风机安全阀产品介绍、风机安全阀特点、风机安全阀零件部件材料、风机安全阀尺寸等相关信息



本页关键词:风机安全阀,安全阀

本文地址http://www.chaodagroup.cn/Blower/Blower-Safety.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:风机安全阀交货期、特殊要求等事宜。

3.客户对风机安全阀有特殊要求,须在订货合同中注明以下说明:

1.风机安全阀结构长度
2.风机安全阀连接形式
3.风机安全阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
