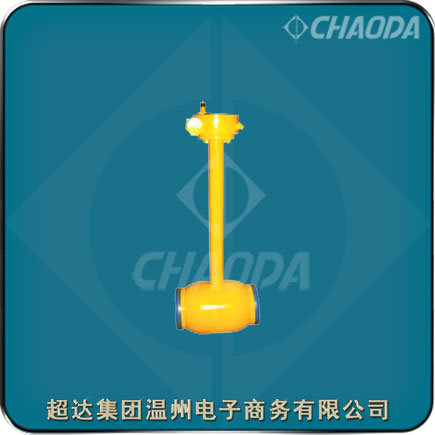

超达集团直埋式球阀

直埋式燃气球阀

    直埋式球阀由全焊接的阀体和碳增强特氟隆密封垫组成,可以频繁操作,使用寿命长。直埋式球阀使用寿命远远大于铸钢球阀,广泛应用于城市燃气,城市供热,石油化工,造船,钢铁,调压站,发电厂等各类管道设备上。直埋式球阀可以直埋于地下,不用建高大阀门井减少工程造价,同时也可以避免操作阀门时造成人员的伤害,节省了法兰、螺丝、垫片,节约大量物质资源。

    Q61F/H/Y加长杆埋地式全焊接球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团(简称“超达集团”)严格的质量管理和保证体系(通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证,并在国内头一家通过API600闸阀认证),团结的研发团队(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地),先进的加工制造设备,完善的理化试验和检测手段(光谱仪、氦质谱检漏仪、高低温综合性能试验装置等),为用户提供更多更好的优质产品和满意的服务!

直埋式球阀

型号:Q61Y、Q661Y等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:天然气行业

荣誉:浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

直埋式燃气管线球阀产品概述

    直埋式球阀适用于Class150~Class1500、PN16~PN100的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的直埋式球阀适用于天然气输送管线。全焊接球阀的驱动方式为手动、蜗轮传动、气动或电动。直埋式球阀一般采用对焊连接。

    Q61Y全焊接球阀的末端焊接采用电焊或手工焊接。应避免阀室过热。焊接末端距离不能过短,确保不会将焊接过程产生的热量对密封材料造成破坏。安装过程中应将阀门全部打开。直埋式球阀特殊设计的下游阀座可有效避免阀球中腔超压,一旦直埋式球阀阀腔压力超过下游压力约 138KPa 时,会将下游阀座推离球体,使压力泄放到下游管道中。直埋式球阀安装了与中腔连通的放压管,并将放压管引出地面,无论直埋式球阀处于全开或全关位置,均可打开阀腔关断阀,泄放中腔压力.通过释放中腔压力也可检测阀座密封性能。

    直埋式球阀不会有外部泄漏等现象,由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。

燃气直埋式球阀产品结构设计特点

    超达研制生产的直埋式球阀具有全焊接式结构、枢轴固定球设计、旋转阀座设计、阀杆及二级阀座紧急注脂密封、阀腔压力的自动内部泄放及双隔断中腔放压等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

直埋式球阀标准规范

 设计制造标准:API 6D、GB/T 19672
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5
 试验检验标准:API 6D

直埋式球阀零部件材料

直埋式球阀结构外形尺寸

专业生产直埋式球阀。提供直埋式球阀产品介绍、直埋式球阀特点、直埋式球阀零件部件材料、直埋式球阀尺寸等相关信息



本页关键词:全焊接球阀,直埋式球阀

本文地址http://www.chaodagroup.cn/FullyWelded/zhimaishi.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:直埋式球阀交货期、特殊要求等事宜。

3.客户对直埋式球阀有特殊要求,须在订货合同中注明以下说明:

1.直埋式球阀结构长度
2.直埋式球阀连接形式
3.直埋式球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
