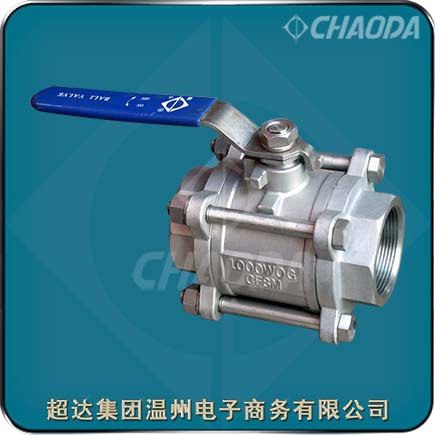

三片式内螺纹连接浮动球阀

    超达集团专业研制生产QS11F型内螺纹连接三片式球阀等阀门产品，超达生产的QS11F型内螺纹连接三片式球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。

型号：QS11F
口径：NPS⅜～NPS4、DN10～DN100
压力：Class800以下
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

QS11F型螺纹连接浮动球球阀概述

    QS11F型内螺纹连接三片式球阀适用于Class800以下、DN10～DN100的各种管路上，三片式内螺纹连接球阀用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢、双相钢等阀门材质，超达集团的三片式内螺纹连接球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。三片式内螺纹球阀的驱动方式为手动。超达集团内螺纹连接三片式球阀的内螺纹一般采用国标和美标规格。

   三片式内螺纹连接球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀。QS11F型内螺纹连接三片式球阀阀体内部采用弹簧-钢球(或柱塞)静电引出装置，可将QS11F型内螺纹连接三片式球阀球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

    当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后，超达球阀能够借助阀门内部金属辅助密封结构，有效地控制阀门的内漏和外漏。

三片式浮动连接球阀特点

    超达研制生产的QS11F型内螺纹连接三片式球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    内螺纹连接三片式球阀阀体生产制造采用先进工艺，结构合理、造型美观。内螺纹连接三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 内螺纹连接三片式球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式球阀连接形式另有对焊(BW)承插焊(SW)，并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。

QS11F型三片式螺纹连接球阀标准

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.11
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

锻钢三片式螺纹连接浮动球阀型号及材料

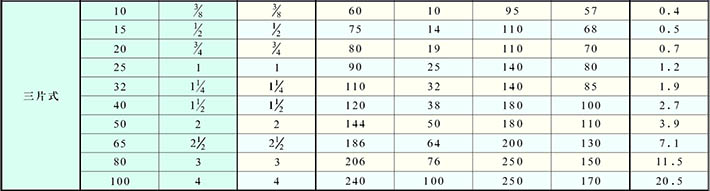

QS11F型内螺纹连接三片式球阀结构尺寸
