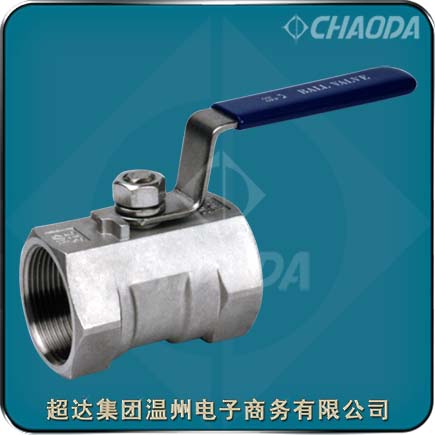

超达集团QZ11F内螺纹连接一片式球阀

一片式内螺纹连接球阀

    超达集团专业研制生产QZ11F内螺纹连接一片式球阀等阀门产品,超达生产的QZ11F内螺纹连接一片式球阀属于手动阀类。一片式内螺纹连接球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。一片式内螺纹连接球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

QZ11F内螺纹连接一片式球阀

型号:QZ11F
口径:NPS⅜~NPS2、DN10~DN50
压力:Class800以下
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

QZ11内螺纹连接球阀概述

    QZ11F内螺纹连接一片式球阀用于截断或接通管路中的介质。通过选择碳钢、不锈钢等阀门材质,QZ11内螺纹连接球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。QZ11F内螺纹连接一片式球阀采用内螺纹连接。球芯从一端装进到阀体内,所以其尺寸受到限制,球芯内径通道缩径,流通能力较两片式、三片式球阀稍小些,在流量损失要求不高工艺管路上,可以忽略不计。

    一片式内螺纹连接球阀在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上;当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座;阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转;直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

    一片式内螺纹连接球阀的结构形式有浮动球阀和固定球阀,以通道分类有直通式和三通式或四通式。浮动球阀的球体是在阀体内随意浮动,球体不与阀杆连成一体。固定球阀的球体与阀杆之间不属于活动连接形式,主要是配合或制成一体的结构。QZ11F内螺纹连接一片式球阀常被用于低温、高压及粘度大的介质,对于这种情况,一定会要求启闭快速的管路上,不可被用于高温介质的管路系统。

QZ11F内螺纹连接一片式球阀结构特点

    超达研制生产的QZ11F内螺纹连接一片式球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。一片式内螺纹球阀流体阻力小,结构简单、体积小、重量轻。一片式内螺纹球阀紧密可靠,操作方便,开闭迅速,从全开到全关只要旋转90°。维修方便,球阀结构简单,拆卸更换都比较方便。适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

QZ11内螺纹连接单片式球阀标准

 设计制造标准:API 6D、API 608、BS 5351
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.11
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

单片式内螺纹连接球阀零部件材料

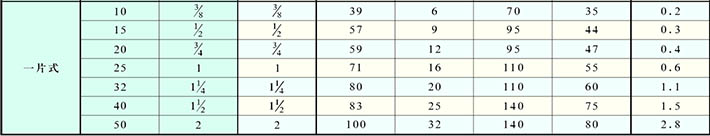

QZ11F内螺纹连接一片式球阀标准尺寸

专业生产QZ11F内螺纹连接一片式球阀。提供QZ11F内螺纹连接一片式球阀产品介绍、QZ11F内螺纹连接一片式球阀特点、QZ11F内螺纹连接一片式球阀零件部件材料、QZ11F内螺纹连接一片式球阀尺寸等相关信息



本页关键词:QZ11F,内螺纹球阀,一片式球阀,球阀

本文地址http://www.chaodagroup.cn/FemaleThreaded/FemaleThreaded-One-Piece.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:QZ11F内螺纹连接一片式球阀交货期、特殊要求等事宜。

3.客户对QZ11F内螺纹连接一片式球阀有特殊要求,须在订货合同中注明以下说明:

1.QZ11F内螺纹连接一片式球阀结构长度
2.QZ11F内螺纹连接一片式球阀连接形式
3.QZ11F内螺纹连接一片式球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
