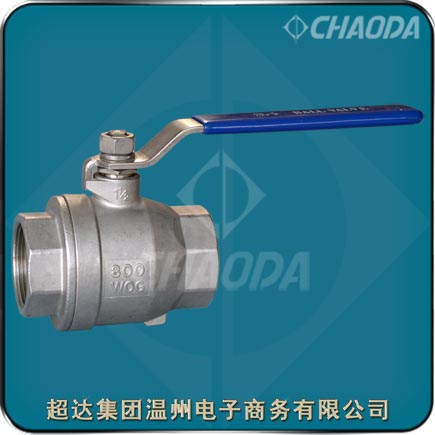

内螺纹连接浮动式球阀

    超达集团专业研制生产内螺纹球阀等阀门产品，超达生产的内螺纹连接球阀分为整体式球阀(内螺纹连接一片式球阀)、内螺纹连接两片式球阀及内螺纹连接三片式球阀。阀体铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。超达集团生产的内螺纹连接球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW)，并均可带国际标准ISO支架平台和锁定装置。

型号：QS11F、QL11F、QZ11F
口径：NPS⅜～NPS4、DN10～DN100
压力：Class800以下
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

丝扣球阀概述

    丝扣球阀用于截断或接通管路中的介质，可安装在DN10～DN100的各种管路上。根据阀门材质的不同选择，超达集团的丝扣球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。内螺纹连接球阀的驱动方式大多选用手动。

    内螺纹连接球阀可根据用户的不同用途与要求设计普通阀座、弹性阀座等结构，确保内螺纹球阀的密封性能可靠。内螺纹连接球阀可根据手柄的位置来判断球阀的开度，以防止误操作。为防止启、闭阀门的误动作，在内螺纹连接球阀全开、全关位置设置有锁定孔。阀杆的下部设计凸肩，装配时将阀杆从阀体内部下装，防止阀内压力生高阀杆飞出。同时也可以在意外火灾后，阀杆与阀体的密封性能。在使用于可燃性介质如燃点较低的汽油、天燃气、丙烷等易燃介质时，应考虑防止静电的问题，以避免因球体与聚四氟乙烯阀座间的摩擦产生静电而产生爆炸。当发生意外火灾时，阀座、填料、垫片等非金属材料被烧毁，为阻止介质的大量泄漏，设计了防火的密封结构。

内螺纹式浮动球阀特点

    超达研制生产的内螺纹连接球阀具有以下特点：

1、结构简单、体积小、重量轻。

2、流体阻力小，其阻力系数与同长度的管段相等。

3、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

4、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

5、通径从DN15到DN50。

6、紧密可靠，内螺纹连接球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

7、在全开或全闭时，内螺纹连接球阀球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

不锈钢内螺纹连接球阀标准

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.11
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

内螺纹连接球阀零件材料

内螺纹连接球阀结构尺寸
