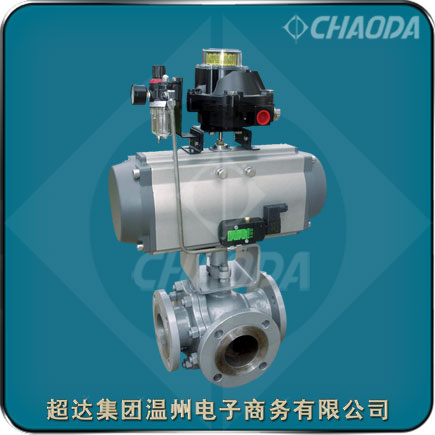

气动/电动三通球阀

    三通球阀是指有三个通道的球阀，三通球阀用于控制介质的流向以实现一进一出、一进二出(分流)及二进一出(合流)等，任何一个管道都可以作为入口或出口。根据应用场合不同，三通球阀内部球体可制成L形和T形两种通口。因三通阀内部球体形式的差异，使得阀门3个口之间的连通有多种组合，可以满足各种工况对介质不同流向的控制要求。

型号：QA44F、QA45F、QA344F、QA345F、QA644F、QA645F等
口径：NPS½～NPS6、DN15～DN150
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

控制三通球阀产品概述

    控制三通球阀适用于Class150～Class300、PN16～PN40的各种管路上，用于介质流向的切换、分流、合流等，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。L型气动三通球阀适用于介质流向的切换，能使相互垂直的2个通道连通。T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使3个通道互相连通或使其中2个通道连通。安装气动、电动执行器，三通球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、航空航天、造纸等工业领域。

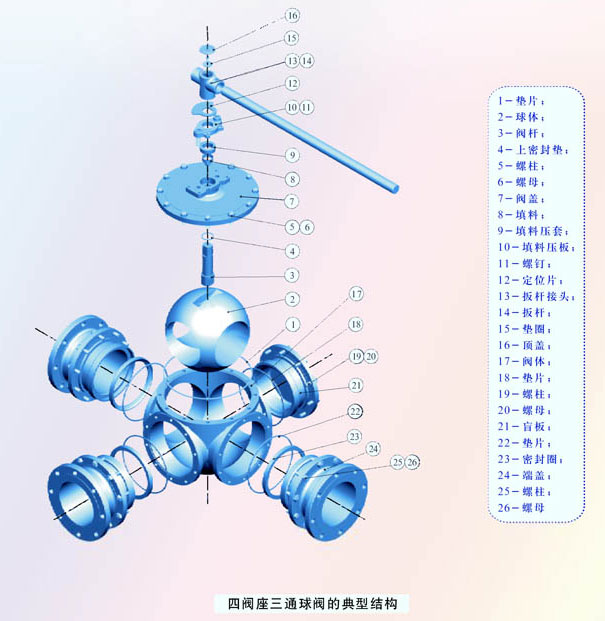

    四阀座L形和T形控制三通球阀

    四阀座控制三通球阀采用顶装式球体，由于采用四阀座结构，具有更好的密封性能，但包括球体在内的阀门尺寸也相应的增大，结构也相对比较复杂。

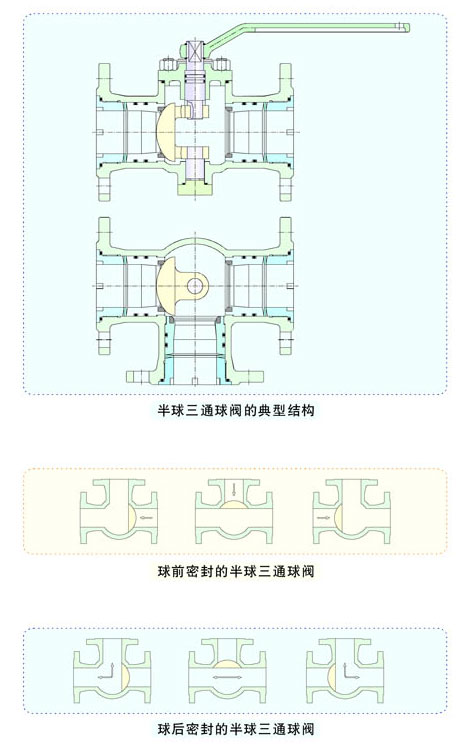

    半球控制三通球阀

    半球控制三通球阀采用固定球结构，结构紧凑，中腔不会沉积介质及污物，根据用户使用要求的不同，可以设计成球前密封或球后密封。半球控制三通球阀可以采用软密封结构（密封圈材料可以是增强聚四氟乙烯、对位聚苯、尼龙、碳纤维等），也可采用金属硬密封结构。

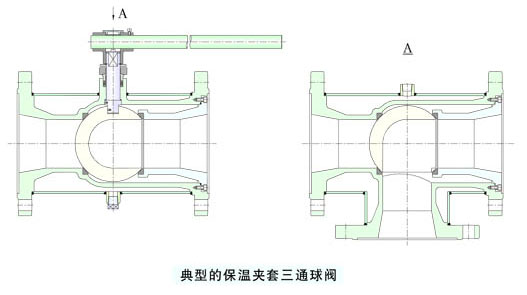

    保温夹套控制三通球阀

    保温夹套控制三通球阀采用整体式结构设计，结构紧凑，保温效果好，密封可靠。根据用户要求，可以采用L形三通，也可采用T形三通。

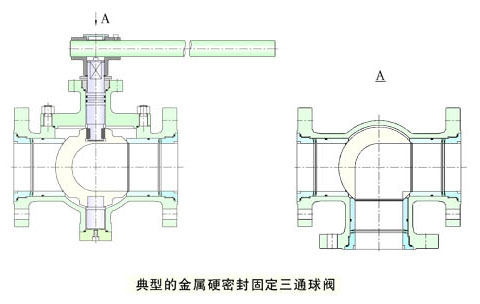

    金属硬密封控制三通球阀

    金属硬密封控制三通球阀的球体及阀座采用喷焊镍基合金(硬度≥HRC60)、超音速喷涂碳化钨合金(较高硬度可达到HRC75）及特种硬化处理等先进工艺，具有密封可靠，使用寿命长等特点。特别适用于料浆、含固体颗粒的介质。常规产品的使用温度≤200℃，特殊订货，使用温度可达425℃（碳钢）或540℃（不锈钢、铬钼钢、铬钼钒钢）

    控制三通球阀也适用于轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中。在低温（深冷）装置和管路系统中也可选用球阀。在冶金行业的氧气管路系统中，需使用经过严格脱脂处理的球阀。在输油管线和输气管线中的主管线需埋设在地下时，需使用全通径焊接式球阀。在要求具有调节性能时，需选用带V形开口的专用结构的球阀。在石油、石油化工、化工、电力、城市建设中，工作温度在200度以上的管路系统可选用金属对金属密封的球阀。

控制三通球阀产品结构设计特点

   L形控制三通球阀（Q44型）用于管路中介质流向的切换，能使相互垂直的两个流道连通。T形控制三通球阀（Q45型）可用于介质的分流、合流及流向切换，T形球体通道可以使三个通道互相连通或使其中的两个通道连通，T形球阀可以实现其中的两种、三种或四种功能，但要实现的功能不同，阀门的设计有一定的差异，因此，对于T形控制三通球阀，用户在选用和订货时，需要对使用要求作详细的描述，以便超达公司正确的设计与配置。对于普通的浮动球控制三通球阀，某些工况是不适合使用的，用户在选用时要特别注意。超达公司有许多独特结构设计的控制三通球阀可以满足用户的一些特别工况和特殊要求。对于普通的控制三通球阀，超达集团一般采用两阀座结构设计。根据用户要求，超达公司也可设计制造四阀座控制三通球阀。

(1)气动/电动三通球阀流体阻力系数与同长度的管段相等。

(2)气动/电动三通球阀结构简单、体积小、质量轻。

(3)气动/电动三通球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

(5)气动/电动三通球阀结构简单，密封圈一般都是活动的，拆卸、更换都比较方便。

(6)在全开或全闭时，气动/电动三通球阀球体和阀座的密封面与介质隔离，介质通过时，不会侵蚀气动三通球阀密封面。

(7)适用范围广，通径从几毫米到几米，从高真空至高压力都可应用。

控制三通球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

控制三通球阀零部件材料

控制三通球阀结构外形尺寸
