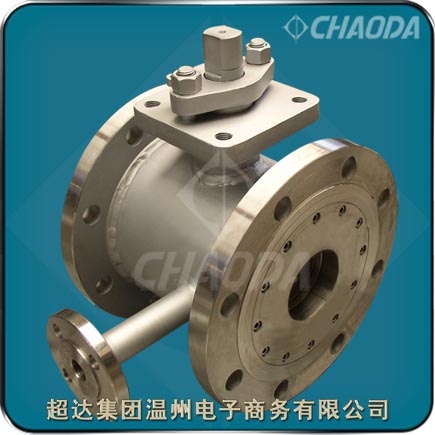

法兰式夹套保温球阀

    BQ41F保温夹套球阀也称保温球阀，超达集团生产的法兰式夹套保温球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。法兰式夹套保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保法兰式夹套保温球阀内介质能够正常工作。法兰式夹套保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。法兰式夹套保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式，广泛适用于化工、石 油、制药、冶金等行业的系统管路中。

型号：BQ41F、BQ71F、BQ371F等
口径：NPS½～NPS8、DN15～DN200
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

不锈钢保温夹套球阀产品详情

    保温夹套球阀用于截断或接通管路中的介质。不锈钢保温夹套球阀的驱动方式为手动、蜗轮传动、气动或电动。保温夹套球阀一般采用法兰连接，也可采用对夹连接。不锈钢保温夹套球阀具有良好的保温保冷特性，且不锈钢保温夹套球阀的通径和管径一至，介质呈直线流动，阻力小，较适合容易凝固、高粘度的液体介质，同时又能有效降低管路中介质的热量损失。不锈钢保温夹套球阀使用整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的较高压力为1MPa。

保温球阀结构特点

    超达研制生产的保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。保温夹套球阀的夹套采用碳素钢管焊接比铸造的更加耐压牢固。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的较高压力为1MPa。保温夹套球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。保温夹套对夹连接球阀的夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的较高压力为1MPa。

夹套球阀标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

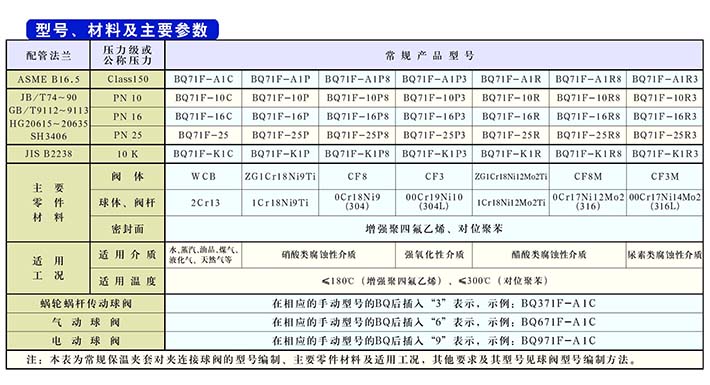

法兰式夹套保温球阀零件材料及阀门型号

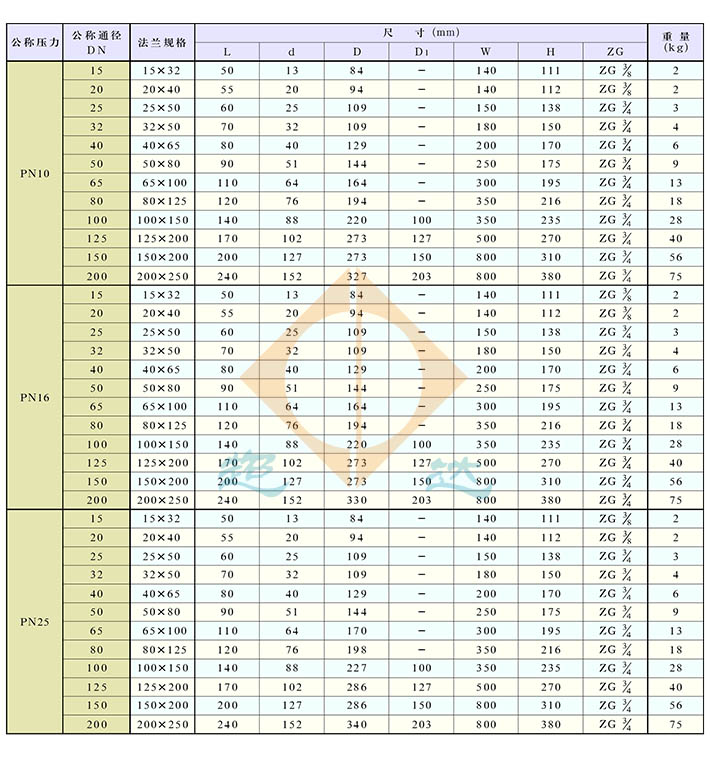

保温夹套球阀结构尺寸
