超达集团导淋阀

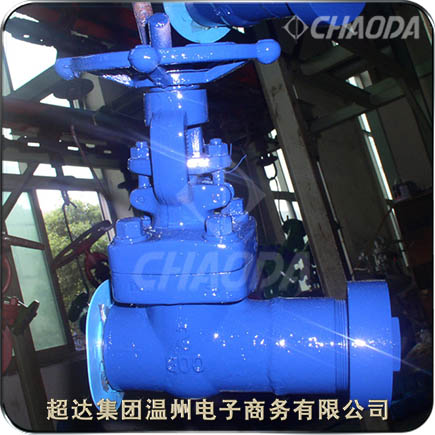

铸钢手动导淋阀

    导淋阀,化工管道不一定会在同一标高内,因此,在设计中,会在管道或者设备的较低点设一个阀门,用于排净管道或设备内的残液,这种阀门统称为放空阀。导淋基本就两个用途:一用于排放,比如低处液相排放、高处气相放空、管线末端放空等;二用于临时管线的接口,如系统接N2、空气、蒸汽、工艺水之类。一般情况闸阀无节流要求,所以闸阀比较多,也有使用截止阀。碳钢材质的导淋阀不建议使用丝堵,因为很快就会上锈。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团(简称“超达集团”)严格的质量管理和保证体系(通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证,并在国内头一家通过API600闸阀认证),团结的研发团队(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地),先进的加工制造设备,完善的理化试验和检测手段(光谱仪、氦质谱检漏仪、高低温综合性能试验装置等),为用户提供更多更好的优质产品和满意的服务!

导淋阀

型号:ZA41H、ZA41T1~T8、ZA41W、ZA41Y等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150、PN16
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动导淋阀产品概述

    导淋阀适用于Class150~Class1500、PN16~PN100的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的导淋阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。导淋阀的驱动方式为手动、齿轮传动、气动或电动。导淋阀一般采用法兰连接,也可采用对焊连接。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售超达集团的产品,主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号,并荣获了81项国家专利等。

导淋阀产品结构设计特点

    超达研制生产的导淋阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆,非升降式手轮设计、楔式单闸板、金属密封面等特点。

    导淋阀大致结构与闸阀相同,阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。

    导淋阀一般采用锻造阀座,阀座密封面喷焊用户规定的合金, NPS≤10 、DN≤250 导淋阀的阀体与阀座一般采用可更换的螺纹连接,根据用户要求,也可采用焊接连接; NPS≥12 、DN≥300 导淋阀的阀体与阀座一般采用焊接连接。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

导淋阀标准规范

 设计制造标准:API 602、JB/T 7746
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

导淋阀零部件材料

导淋阀结构外形尺寸

规格压力磅级LHD3D2D1TfN-∮重量
英制公制缩径全径缩径全径
1/21515010861613560.58911.51.64-162.563.37
30015266.59514.51.64-162.733.65
60016566.59514.56.44-163.004.00
3/4201501176178437098131.64-163.374.37
30017882.5118161.64-193.654.74
60019082.5118166.44-194.005.83
125150165781185189118161.64-164.378.17
30022998.513319.51.64-194.748.17
60024198.5133216.44-195.8.179.47
1 1/432150140841186398.512717.51.64-168.9412.04
300216114.5156211.64-199.6013.70
600339114.515622.56.44-199.4710.10
1 1/2401501651031187398.512717.51.64-168.9412.04
300229114.5156211.64-22.59.6013.70
600241114.515622.56.44-22.510.1015.61
25015020311813292120.515219.51.64-1912.6414.3
30026712716522.51.68-1913.7017.8
60029212716525.56.48-1915.6124.6
