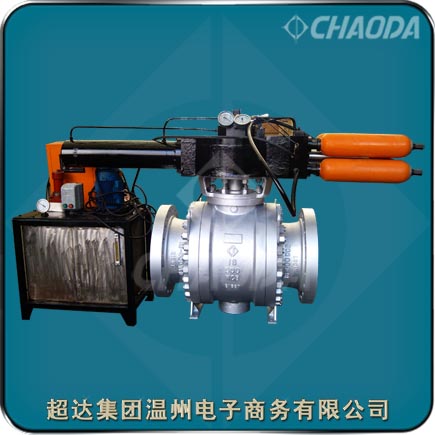

超达集团非标定制阀门

定制非标准尺寸阀门

    电动盲板阀由阀门本体、驱动装置,夹紧装置等组成。阀门本体采用三点式结构、结构紧凑,整体刚性好,重量好。阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副,密封可靠,密封圈采用氟橡胶,耐高温,使用寿命长。夹紧机构采用丝杆螺母式,夹紧、松开动作迅速,自锁性好。

    非标定制球阀按其密封性能可分软密封阀座及金属密封阀座。非标软密封阀座适用于温度≤180°的场合,非标金属硬密封阀座适用于温度≤425°的场合。非标球阀分有:非标浮动球球阀、非标固定球球阀、非标轨道球阀、非标V型球阀、非标三通球阀、非标不锈钢球阀、非标铸钢球阀、非标锻钢球阀、非标卸灰球阀、非标抗硫球阀、非标气动球阀、非标电动球阀、非标卡套球阀、非标焊接球阀。

型号:
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

结构尺寸非标准阀门产品概述

    非标定制阀门是一种没有明确的性能执行标准的阀门,其各项性能参数及尺寸都是按照工艺需要而特别定制,在其不影响使用性能及安全的情况可以自由设计并更改各项尺寸、参数等。但是其机械加工过程中还是遵循国标的相关规定。

    非标阀门设计都要从整体出发考虑合理性和可行性,设计上除了依靠传统理论还需要更多的创新研发,所以一般都由工程师设计完成以后交出图纸,在由工程部完成初步的模具设计与制作工作,此周期时间一般为40-50个工作日。模具完全做好以后就是铸造过程,将毛培铸造出来精加工,所以生产周期也比普通产品长很多时间。

    非标锻钢浮动球阀采用弹性密封圈结构设计。当介质压力较小时,非标锻钢浮动球阀密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着密封圈的弹性变形,非标锻钢浮动球阀密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

    非标锻钢固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内。上下阀杆均有PTFE轴承,减少磨擦,操作省力,小轴底部设有调整片,保证球与密封圈的接处位置。

非标准尺寸阀门结构设计特点

    超达研制生产的非标定制阀门具有产品密封性能好、使用安全可靠、使用寿命长等特点。

    非标浮动球阀采用弹性密封圈结构设计。当介质压力较小时,密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

    非标固定球阀的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,非标固定球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制阀门的内漏和外漏。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

定制阀门标准规范

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

非标定制阀门零部件材料

各种非标定制阀门的零部件材料各有不同,请联系超达电商销售人员0577-57757270咨询。

非标定制阀门结构外形尺寸

各种非标定制阀门的结构各有不同,相应的外形尺寸也各有变化,具体要求请发送邮件给超达电商销售人员0577@ChaodaGroup.cn咨询。

专业生产非标定制阀门。提供非标定制阀门产品介绍、非标定制阀门特点、非标定制阀门零件部件材料、非标定制阀门尺寸等相关信息



本页关键词:非标阀门,定制阀门

本文地址http://www.chaodagroup.cn/Custom/CustomValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:非标定制阀门交货期、特殊要求等事宜。

3.客户对非标定制阀门有特殊要求,须在订货合同中注明以下说明:

1.非标定制阀门结构长度
2.非标定制阀门连接形式
3.非标定制阀门公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
