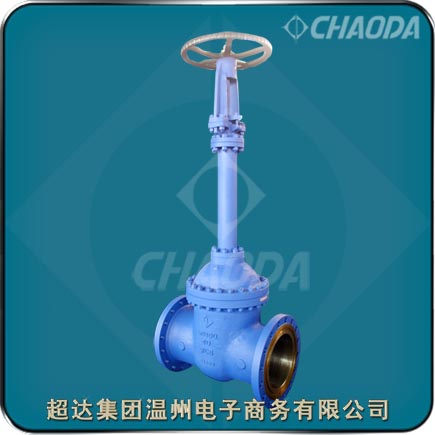

超达集团波纹管闸阀

波纹管密封闸阀

      波纹管闸阀是超达阀门集团较新研制开发的高新技术产品,荣获了国家火炬计划项目、浙江出口名牌、高新技术产品、国家发明专利、中国机械工业科学技术三等奖、浙江省科学技术三等奖等荣誉。作为研制开发波纹管闸阀的主要企业,超达阀门集团股份有限公司牵头起草制订了国家机械行业标准—JBT 11487-2013《波纹管密封钢制闸阀》。超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专门销售“超达”牌波纹管闸阀等产品,可以进入“超达.com”来了解更详细的信息。

波纹管闸阀

型号:WZ41H、WZ41W、WZ40T1~T8、WZ40Y
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动
应用:石油化工、化纤纺织、电厂、钢厂、塑料造纸、热油系统、蒸汽系统、冷热水系统等行业

荣誉:国家火炬计划项目、浙江出口名牌、高新技术产品、国家发明专利、中国机械工业科学技术三等奖、浙江省科学技术三等奖...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动波纹管密封闸阀产品概述

    手动波纹管密封闸阀适用于石油化工、化纤纺织、电厂、钢厂、塑料造纸、热油系统、蒸汽系统、冷热水系统等行业。波纹管闸阀的驱动方式为手动、蜗轮传动、气动或电动。波纹管闸阀一般采用法兰连接,也可采用对焊连接。

    波纹管闸阀阀盖中波纹管下端与阀杆组件采用自动滚焊焊接,波纹管上端与连接板自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆不与介质接触。波纹管闸阀阀瓣采用平行设计,寿命长。波纹管闸阀采用波纹管+填料双重的密封设计,如果波纹管失效泄露,阀杆填料也会避免泄露。

波纹管闸阀结构特点

    超达研制生产的波纹管闸阀具有密封面堆焊硬质合金、阀杆经过调质和表面氮化处理、双重密封、具有阀杆升降位置指示等特点。

    波纹管闸阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;波纹管闸阀采用双重密封,性能更可靠;波纹管闸阀结构合理、密封可靠、性能优良、造型美观;波纹管闸阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;波纹管闸阀阀杆升降位置指示,更直观。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

波纹管闸阀标准

 设计制造标准:JBT11487-2013、API
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

波纹管闸阀零部件材料

序号名称材质
WCBWC6WC9CF8CF3M
1阀体WCB+507MoWC6+STLWC9+STLCF8CF3M
2阀板WCB+STLWC6+STLWC9+STLCF8CF3M
3阀杆1Cr1320CrMoV25CrMo2V1Cr18Ni9Ti00Cr14Ni12Mo2Ti
4波纹管组件1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9TiOCr18Ni900Cr14Ni12Mo2Ti
5支架WCBWC6WC9CF8CF3M
6垫片316夹柔性石墨
7阀盖WCBWC6WC9CF8CF3M
8六角螺母45#35CrMo-A1Cr17Ni121Cr17Ni12Mo2Ti
9双头螺栓35CrMoV42CrMoV1Cr18Ni9Ti1Cr18Ni9Ti
10填料柔性石墨/碳素纤维+304钢丝
11填料压盖WCBCF8CF3M
12阀杆螺母QAL9-4
13手轮WCB QT400-17

波纹管闸阀结构尺寸

口径1520253240506580100125150200250300350
L108117127140165178190203229254267292330356381
H200210250260290370398440490530580670760850950
W120140140180200220260280300340400450450500500
重量(kg)8910152230435773105150190270380480
专业生产波纹管闸阀。提供波纹管闸阀产品介绍、波纹管闸阀特点、波纹管闸阀零件部件材料、波纹管闸阀尺寸等相关信息



本页关键词:波纹管闸阀,波纹管阀门,波纹管

本文地址http://www.chaodagroup.cn/BellowGate/Bellow-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:波纹管闸阀交货期、特殊要求等事宜。

3.客户对波纹管闸阀有特殊要求,须在订货合同中注明以下说明:

1.波纹管闸阀结构长度
2.波纹管闸阀连接形式
3.波纹管闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
