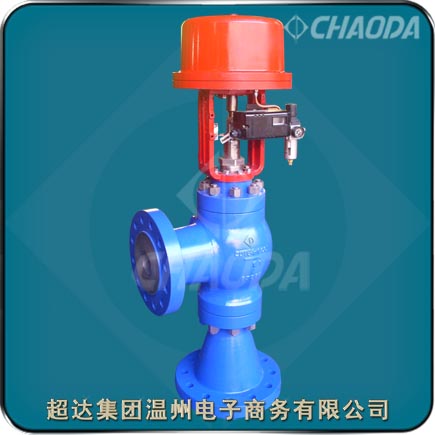

超达集团调节阀

控制调节阀门

    调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。

型号:
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:电动、气动、液动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

调节阀产品概述

    调节阀通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。超达集团的调节阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。调节阀的驱动方式为气动、电动、液动。选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关。

    电动单座调节阀是有381L型电子式执行机构和低流阻直通单座阀组成。该执行机构采用一体化的电子控制器模块,无需另加伺服放大器,且输出力大;阀芯为柱塞型结构。气动调节阀就是以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门,实现开关量或比例式调节的阀门。

    在选择调节阀的具体型号时,须考虑以下一些因素:(1)阀芯形状结构(2)耐磨损性(3)耐腐蚀性(4)介质的温度、压力(5)防止闪蒸和空化。

调节阀产品结构设计特点

    流体:设计工艺上解决了旋涡难题,并保证了流体畅通。共振套:设计共振套有效的解决了高压差产生的共振。共振套工艺:共振套内腔设计了刮刀结构,有效的刮去了阀芯表面的结焦,防卡死功能。阀杆:防旋涡设计,阀杆与阀芯采用机械连接。阀芯与阀座:阀芯与阀座采用整体碳化钨(HRA93)有效的解决了闪蒸、颗粒冲刷、气蚀等苛刻问题。流道设计:进出口流道及变径区采用了热压式镶嵌整体碳化钨解决了进出口流道冲刷、闪蒸、颗粒冲刷、气蚀、硬裂等技术问题。维护:设计结构维护拆装简便。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

调节阀标准规范

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

调节阀零部件材料

调节阀结构外形尺寸

专业生产调节阀。提供调节阀产品介绍、调节阀特点、调节阀零件部件材料、调节阀尺寸等相关信息



本页关键词:调节阀

本文地址http://www.chaodagroup.cn/Adjusting/Adjusting.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:调节阀交货期、特殊要求等事宜。

3.客户对调节阀有特殊要求,须在订货合同中注明以下说明:

1.调节阀结构长度
2.调节阀连接形式
3.调节阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
